(waveform monitor) utilizando como fonte geralmente uma imagem do tipo color bars permite identificar e corrigir problemas referentes ao brilho, cores e estabilidade da mesma. Analisa a variação de voltagem no sinal de vídeo (1V de um extremo a outro) exibindo-a graficamente. Aparelhos deste tipo geralmente são capazes de exibir diversos tipos diferentes de gráficos, propiciando a visualização e análise de vários aspectos do sinal.

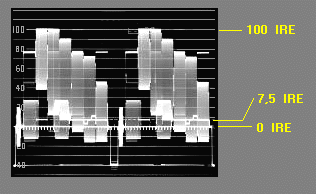

No exemplo abaixo, um monitor de forma de onda exibe o sinal gerado pela imagem color bars. O tipo de gráfico selecionado exibe metade das linhas do sinal à esquerda e metade à direita (desenho repetido). No eixo vertical, a intensidade do sinal é medida em unidades I.R.E.. O pico máximo do branco (o gráfico mostra um sinal corretamente ajustado) situa-se em 100 I.R.E.. A menor intensidade do sinal (cor preta) é ajustada em 7,5 I.R.E.. O eixo horizontal mostra informações de timing do sinal. As faixas cinza claro verticais (7 em cada lado) representam a intensidade total do sinal ao longo do eixo horizontal da imagem do color bars.

Diversos usos são possíveis com o aparelho: setup e sincronização de equipamentos em estúdio, ajustes e verificação de problemas, etc...

O ajuste pode ser efetuado diretamente no equipamento a ser calibrado - conectando-se sua saída ao monitor de forma de onda - ou ser utilizada a comparação - comparar o sinal gerado pela fonte com o obtido após a gravação / reprodução em determinado equipamento. Nesta comparação, também pode ser observado que quanto melhor o formato de vídeo, mais os dois resultados se aproximarão. Alguns problemas apontados na análise podem ser corrigidos pelo TBC .
